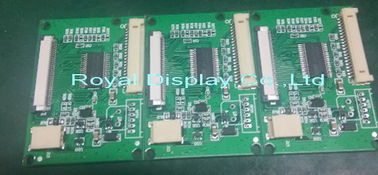

contrôleur Board With Built de 12V TFT LCD dans l'inverseur PCB800182 de LED

Contrôleur Board With Built d'affichage à cristaux liquides de TFT - dans l'inverseur mené PCB800182

1, la carte de puissance est une entrée de signal de LVDS, le signal de sortie de TTL par un panneau de convertisseur de signal, et conducteur intégré de contre-jour de LED, et peut produire, AVDD, VGL, VGH, VCOM, tel que la plaque adaptrice multi d'écran d'affichage à cristaux liquides de tension

2, la carte de puissance peuvent soutenir,

AT065TN14

AT070TN90

AT070TN92

AT080TN52V.1

AT080TN52

AT090TN12

AT090TN10

AT090TN13

EJ080NA05

EJ080NA05A

EJ080NA05B

Écran tellement commun de l'affichage à cristaux liquides 50PIN, ou le même écran d'affichage à cristaux liquides de définition de fonction (vous pouvez également consulter notre service technique)

3, la carte de puissance, signal d'entrée de LVDS utilisant les interfaces standard d'un DF14-20P, et définitions d'interface utilisant un marché commun simple, 8 (8bit)

Ligne universelle de LVDS, j'ai un fil de soutien approprié, pour une surtaxe,

4, l'entrée de signal standard du défaut LVDS du plat 8BIT d'entraînement, mais peuvent également soutenir l'entrée de signal 6BIT, voient l'arrangement suivant de note technique

5, si nous employons seulement le C.C 5V d'alimentation d'énergie de contre-jour, ou là seront des dommages à la carte et à l'écran d'affichage à cristaux liquides comme possible, nous devons prêter l'attention

6, la carte de puissance, l'élément de condensateur, utilisant la marque de Samsung, température de fonctionnement jusqu'à -50 degrés à 120 degrés

7, la carte de puissance, éléments de résistance, utilisant le ministère de la Santé de Taïwan, la marque, la température de fonctionnement de jusqu'à -50 degrés à 120 degrés

8, la carte de puissance ont consolidé la température de fonctionnement de -20 degrés à 50 degrés

9, la carte de puissance, le convertisseur principal IC utilisant les importations japonaises originales de THC, THC63LVDF84B, garantie de la qualité
