Module fluorescent d'affichage à cristaux liquides de DOT Matrix VFD d'affichage d'affichage à cristaux liquides de vide de 20S401DA2 4X20

Nouveau écran LCD original 20S401DA2 4X20 à vide avec affichage fluorescent DOT

Le nombre de fois où l'appareil doit être monté

1. portée

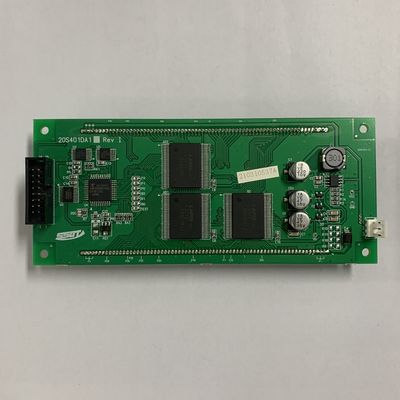

Cette spécification s'applique au module VFD (numéro de modèle: 20S401DA1) fabriqué par SSVD (Shanghai Samsung V acuum Devices)

2. Caractéristiques
* Affichage fluorescent sous vide: auto lumineux, de haute qualité et lisible
* +5VDC alimentation simple: intégré dans le convertisseur CC/DC
* Interface à la fois parallèle et série: Baud-rate: 300 ~ 19 200 bps, Parité Sélectionnable (non, pair, impair)
* Deux types de polices CG-ROM: ASCII + japonais et ASCII + européen
* 4 Niveau de luminosité: 25%, 50%, 75% et 100%
* Format des caractères: Matrice à points 5*7


Qu'est-ce que le module VFD

Un module VFD intègre un contrôleur, un pilote d'anode, un pilote de réseau et un circuit d'alimentation pour faciliter l'évaluation.

Effectuer une variété de fonctions de contrôle d'affichage à l'aide d'une commande simple.
Pour répondre aux spécifications du client, nous pouvons faire des commandes spéciales pour l'interface et le logiciel.

Les écrans de la série CU-U sont tous construits avec des dimensions compatibles LCD et des ensembles de commandes HD44780.ont de larges angles de vision et sont plus faciles à lire à courte et longue distanceEn outre, les écrans VFD ont une réponse d'affichage rapide dans la plage de température du module de -40 °C à +85 °C. Noritake offre une fourniture à long terme et un soutien technique avec leurs produits.

L'affichage fluorescent sous vide fournit des filaments qui créent une densité d'électrons.Il contient également des cathodes (luminescence), qui sont utilisés sous forme de chiffres et de lettres.

Des grilles métalliques minces entourent les anodes, essayant de contrôler la diffusion de la densité d'électrons des filaments vers les anodes.

Chaque fois que les particules chargées transmises par les filaments attaquent la luminescence, elle s'allume.

Un écran fluorescent sous vide, par rapport à un écran à cristaux liquides, transmet une lumière extrêmement forte avec un rapport de contraste et peut également aider à afficher des composants de diverses combinaisons de couleurs.Les statistiques d'éclairage VFD semblent généralement se situer autour de 640 cd/m2, avec des VFD à haute luminosité fonctionnant à 4 000 cd/m2 et des modules d'investigation atteignant jusqu'à 35 000 cd/m2 en fonction principalement de la tension et du délai d'entraînement.
