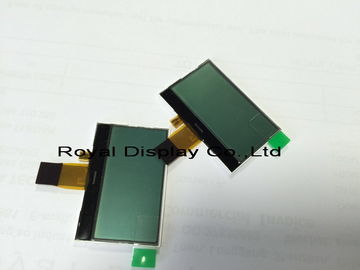

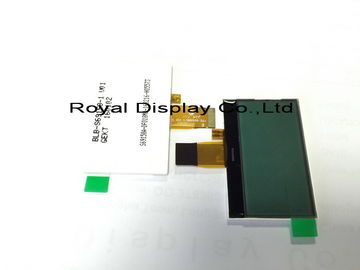

Points graphiques du gris RYG12864Z 128*64 du module STN d'affichage à cristaux liquides de la DENT N-position, alimentation de l'énergie 3.3V

Points graphiques du gris RYG12864Z 128*64 du module STN d'affichage à cristaux liquides de la DENT N-position, alimentation de l'énergie 3.3V

1. Module graphique d'affichage à cristaux liquides de DENT
2. Dots Format, 128x64
3. Contrôleur, ST7567 OU ÉQUIVALENT
4. STN-gris, bleu, DFSTN-Negative.FSTN-Postive
5. Lumière de dos de LED, blanc, rouge, ambre.

6. Utilisé pour la N-position

7. CN1	SYMBOLE	CN1	SYMBOLE
   1	TG-IN-1	10	D7 (SDA)
   2	TG-OUT-2	11	D6 (CÂBLE COAXIAL)
   3	LÉDA	12	A0
   4	LED-K	13	RSTB
   5	VG	14	CSB
   6	XV0	15	TG-IN-2
   7	V0		TG-OUT-2
   8	VSS
   9	VDD
