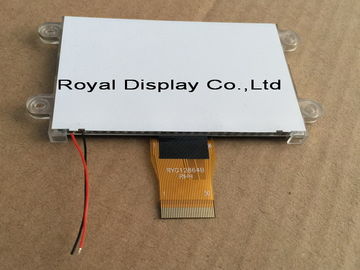

Points graphiques du gris RYG12864A 128*64 du module STN d'affichage à cristaux liquides de DENT, alimentation de l'énergie 3.3V

Points bleus graphiques du module STN RYG12864A 128*64 d'affichage à cristaux liquides de DENT, alimentation de l'énergie 3.3V

1. Module graphique d'affichage à cristaux liquides de DENT
2. Dots Format, 128x64
3. Contrôleur, ST7567 OU ÉQUIVALENT
4. STN-gris, bleu, DFSTN-Negative.FSTN-Postive
5. Lumière de dos de LED, blanc, rouge, ambre.

6. Employez extensivement sur le dispositif tenu dans la main.

7. CN1	SYMBOLE	CN1	SYMBOLE
   1	ESD	17	OR
   2	/CS1	18	Vo
   3	/RES	19	XVO
   4	A0	20~23	OR
   5	/WR	24	VG
   6	/RD	25~27	OR
   7~14	DB0~DB7	28	C86
   15	VDD	29	P/S
   16	VSS	30	ESD
