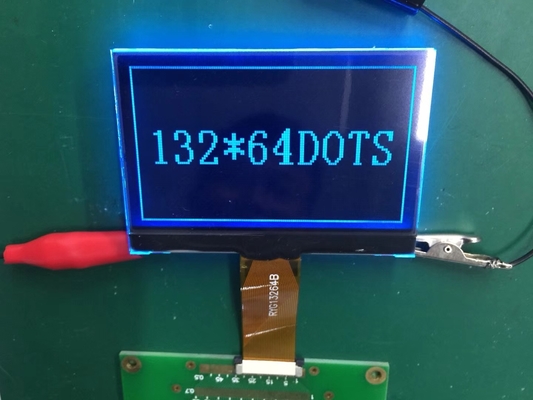

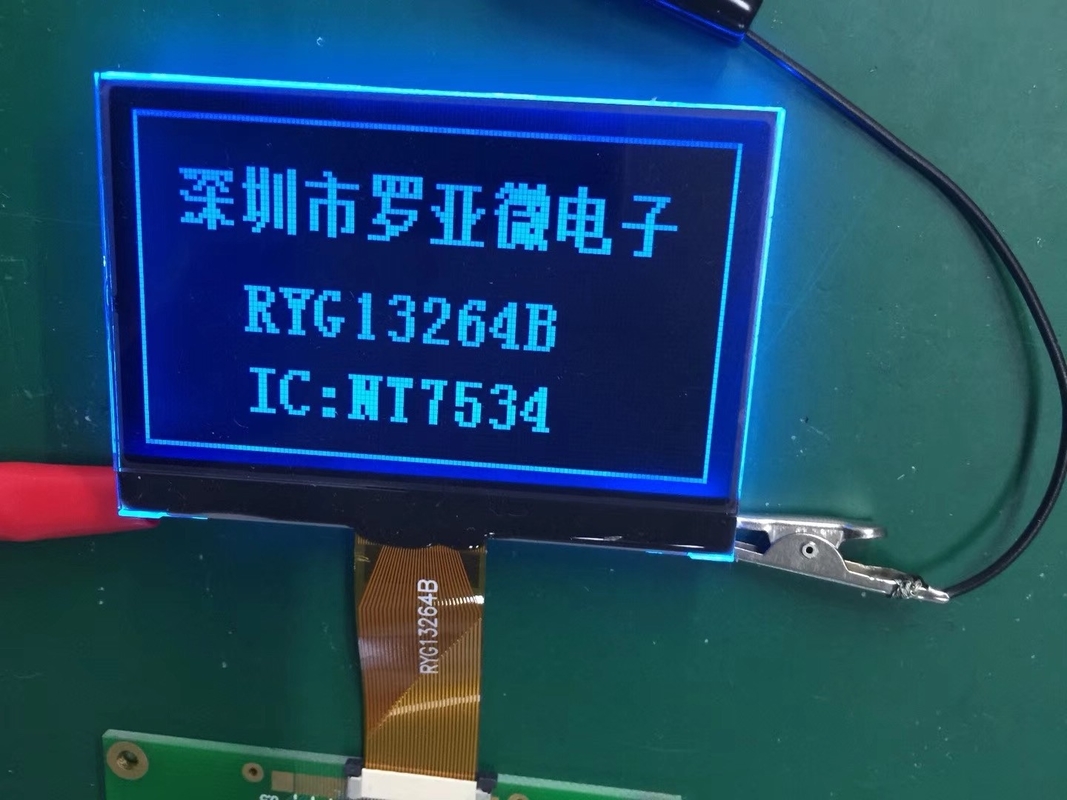

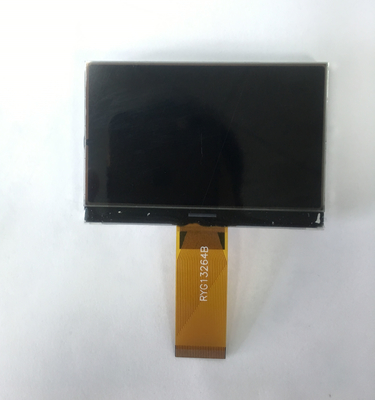

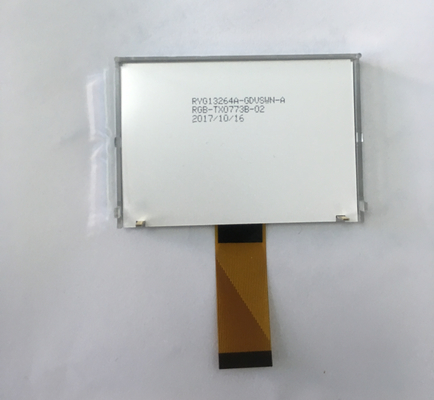

132*64 Graphique bleu/blanc Module LCD réfléchissant le cholestérol SSZ1603Z
Comment choisir entre l'affichage TN/STN/FSTN?
TN[Twisted Nematic]: très peu coûteux et réponse rapide. Mais l'angle de vue (5:1 à 10:1) est assez limité (généralement d'en haut ou en bas), le contraste est également inférieur par rapport à d'autres types d'affichage.Normalement noir sur gris ou bleu sur gris.
Applications typiquesIl s'agit d'appareils de calcul, de simples appareils industriels, de gadgets portatifs peu coûteux.
Numéro d'identification[Super Twisted Nematic]: Prix un peu plus élevé que TN. Meilleur angle de vision et contraste (8:1 à 15:1) que TN. Mais la réponse est plus lente que TN.Vous pouvez choisir positif (texte foncé sur fond clair) ou négatif (texte clair sur fond foncé)Prend en charge un écran plus grand et plus de caractères.
Applications typiquesIl s'agit d'appareils portatifs de milieu de gamme, de certains écrans automatiques, de panneaux de commande industriels.
RNVFLa couche de compensation du film corrige la distorsion de couleur dans le STN.Donc si vous avez besoin d' un look plus professionnel, lisible sous différents angles et à la lumière, et accepter un coût plus élevé [par exemple, un écran FSTN de 3,5' 240*160 sur une base de 1kpcs, coûterait environ 10 USD], alors ce serait un bon choix.
Applications typiques: appareils de poche haut de gamme, appareils médicaux, équipements industriels sophistiqués, instruments de mesure portables.
| Nom de l'article | Spécification |
| Nom du produit | Module graphique LCD de 132x64 points |
| Le numéro de modèle. | RYG13264BW1 |
| Format de points | 132x64 |
| Mode d'affichage LCD | FSTN/TN Monochrome, couleur facultative |
| Voir Ange | 12h ou 6h |
| Méthode de conduite | " Je ne veux pas de vous ", 1/6 |
| Rétrécissement | Blanc |
| Le moteur IC | SSD1603Z ou équivalent |
| Opération Voltage ((V) | 3.5v au maximum |
| Conditions technologiques de la MTC | RoHS |
| Température de fonctionnement | -20 °C à +70 °C |
| Température de stockage | -30 °C à +80 °C |
Décomposition des coûts d'un module LCD graphique
Panneau LCD [LCD+cristal liquide] 30-40 %: taille et résolution, qualité FSTN, qualité verre.
IC du conducteur 10-15%: par exemple , UC1608 ou ST7529, le prix des puces fluctue également.
PCBA 10-15%: contient le circuit intégré, les connecteurs, les composants passifs.
Lumière arrière 10-15%: C'est facultatif, et le coût des LED + film guide de lumière a également une différence de qualité.
Polarisateur et films 5-10%: normalement pour les écrans STN ou FSTN.
Assemblage et main-d'œuvre 10-15%: assemblage manuel/semi-automatique, collage, soudure.Mais certaines procédures nécessitent aussi beaucoup de travail humain., car l'équipement automobile correspondant nécessite un coût élevé et un développement de longue durée.
Tests de qualité (3-5%) : tests optiques, électriques et visuels.
Emballage (1-2 %): Emballage en plateau ou en ampoule pour la protection de l'expédition.
Marge bénéficiaire: Nous devons tenir compte des gaspillages pendant la production, le transport, etc., mais si vous achetez plus, le prix est toujours négociable.
Notre service
1- Meilleur contrôle de qualité: chaque écran LCD est testé avec des instruments spéciaux ou des cartes principales avant la livraison pour s'assurer de son fonctionnement.
2. Façon correcte d' emballer:Emballés dans des sacs antistatiques avec boîte en mousse pour assurer la sécurité dans le transport.3. Méthodes de paiement multiples:T/T, Western Union, L/C, Paypal. Vous pouvez nous envoyer votre numéro de téléphone.4- Des méthodes de transport fiables:Livraison rapide par UPS, EMS, DHL, TNT ou par avion.5. Service personnalisé professionnel: une équipe professionnelle fournit un service OEM et ODM.
6Prix compétitif: vous donne un prix direct d'usine.
7Un meilleur service après-vente: garantie d'un an.
Questions fréquentes
1.Q: Êtes-vous une entreprise de fabrication ou de commerce?
R: Nous sommes une usine en Chine. Notre usine est située à Dongguan, et le bureau est situé à Shenzhen
2Q: Comment puis-je obtenir les échantillons?
R: Envoyer une demande -- Offrir un devis -- Confirmer un devis et payer les frais d'outillage -- Fournir un dessin -- Confirmer un dessin -- Fabriquer des outils et des échantillons -- Les échantillons sont finis -- Livraison par fret ou collecte maritime
3Q: Pouvez-vous concevoir l'écran LCD en accord avec notre demande?
R: Bien sûr. Nous avons une équipe professionnelle pour répondre à toutes vos demandes.
4.Q: Comment faire les commandes?
R: Si vous confirmez que les échantillons sont ok, veuillez nous envoyer votre commande par e-mail ou fax, nous vous enverrons une facture pour le paiement du dépôt. Nous avons besoin de connaître les informations suivantes de votre commande.
1.Informations sur le produit - Quantité, numéro de pièce
2- Le délai de livraison est requis.
3.Informations sur l'expédition - Nom de l'entreprise, adresse, numéro de téléphone et de fax, port de destination.
4Les coordonnées du transitaire si vous en avez en Chine.
5Q: Combien de temps pour une production en série?
R: 15-25 jours ouvrables. Cela dépend de la quantité de commande et du nombre de pièces.
