Taille du contour: | 79.00*46.0*11.2 mm | zone de vue: | 54.8*19.1 mm |
---|---|---|---|
Taille des points: | 0.38*0.43 mm | la hauteur du point: | 00,40*0,45 mm |
Interface: | 8 bits 8080 | température de fonctionnement: | -30 à +70 degrés Celsius |
Surligner: | Module graphique de l'affichage à cristaux liquides ST7567,Module LCD graphique avec rétroéclairage,Module LCD graphique jaune vert |

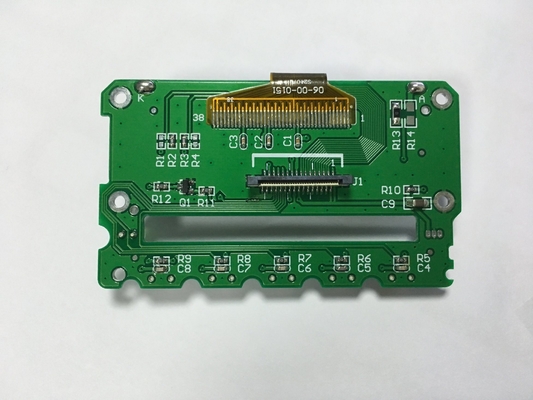

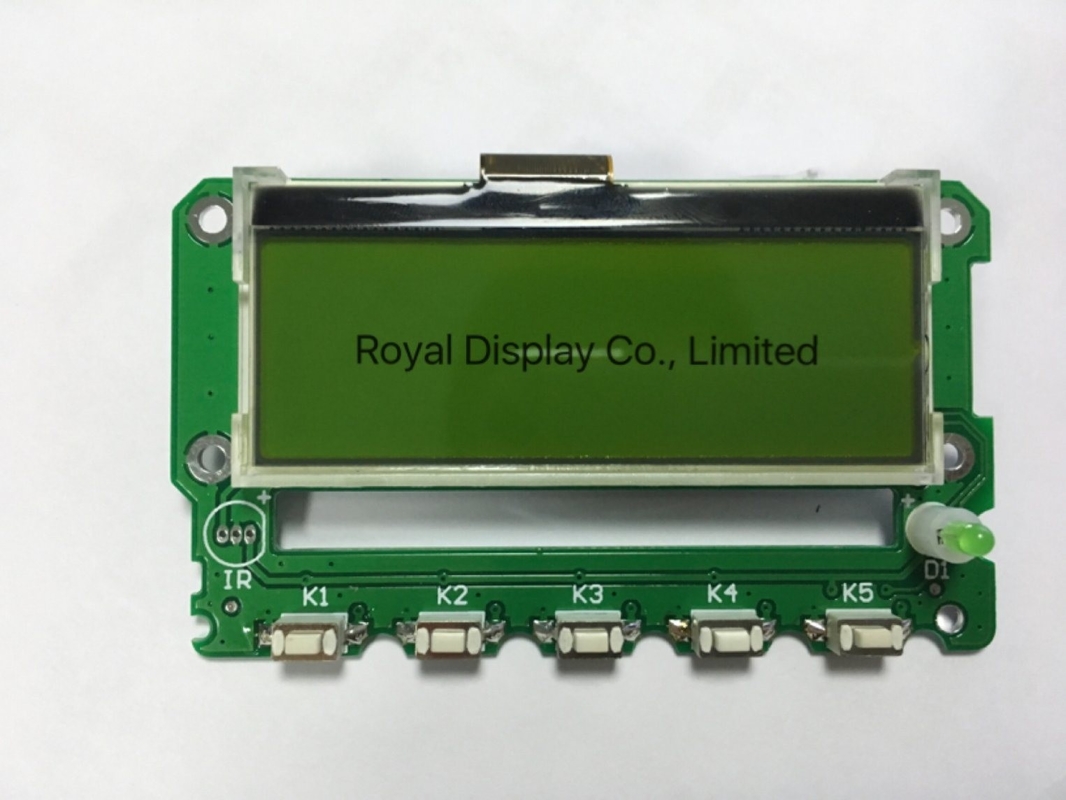

Module LCD graphique 122*32 ST7567 jaune vert avec rétroéclairage
Description du produit
Un écran LCD graphique (Liquid Crystal Display) est un type d'écran qui peut afficher du contenu graphique et des motifs personnalisés.un écran LCD graphique vous permet de contrôler les pixels individuels, vous permettant de créer des formes, des images et des interfaces utilisateur graphiques personnalisées.Il s'agit d'un type de technologie LCD (Liquid Crystal Display) qui offre un meilleur contraste et des angles de vision par rapport aux écrans TN (Twisted Nematic) standard.Les écrans FSTN sont connus pour leur rendement en gamme de gris de haute qualité et une meilleure lisibilité dans différentes conditions d'éclairage.Un écran avec 122x32 pixels en mode FSTN (film compensé Super Twisted Nematic) fait référence à un type spécifique d'écran graphique qui peut afficher 122 colonnes et 32 rangées de pixelsVoici quelques données sur nos produits graphiques en points 122x32.

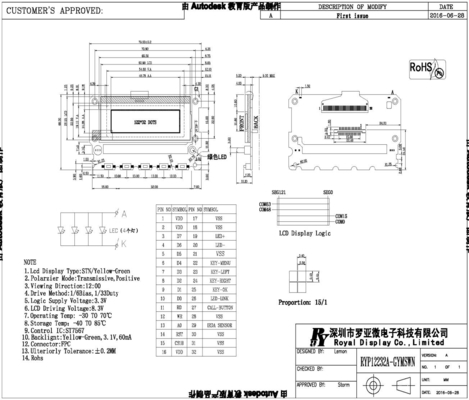

Nom de l'article | Spécification |
Nom du produit | Module LCD graphique de 122x32 points |
Le numéro de modèle. | RYP12232A-GYMSWN-A est un groupe de données |
Format de points | 122x32 |
Taille de contour (mm) | 79.0(L) ×46.0(W) ×11.2 ((T) |
Zone d'observation (mm) | 54.8x19. Je suis désolé.1 |
Zone d'affichage | 48.78 x 14. Je suis désolé.38 |
Angle de vue | Il est 12 heures. |
Taille des points ((mm) | 0.38x0.43 |
La hauteur du point. | 0.40 x 0.45 |
Clé de pilotage | Les produits de la catégorie 1Je ne sais pas. |
Type de écran LCD | STN/Y-G, Transmissif, Positif, 1/33Duty, 1/6Bias |
L'éclairage arrière (type) | Blanc, 3,1 V,60 mA Uniformité >= 75% |
Mode d'interface | 8 BIT 8080 |
Le type de véhicule doit être identifié. | 3.3 V et 8.3 V |
Conditions technologiques de la MTC | RoHS |
Température de fonctionnement | -30 °C à 70 °C |
Température de stockage | -40 °C à 85 °C |
Caractéristiques du produit
Un module LCD graphique de 122x32 points offre plusieurs avantages pour les applications nécessitant des graphiques personnalisés et des éléments d'interface utilisateur.
1- Capacité d'affichage de support: 122x 32 pixels points avec mode FSTN.
2. Display de données sur puce RAM, capacité: 122 × 32 = 3904 bits.
3Les interfaces série sont prises en charge.
4. Fonctions de commande abondantes Affichage des données.
5Circuit d'entraînement statique équipé en interne d'indicateurs.
6Circuit d'alimentation à faible puissance avec écran à cristaux liquides équipé en interne.
7Circuit de réglage de tension de haute précision.
8Circuit d'oscillateur CR équipé en interne.
9Une consommation d'énergie extrêmement faible.
Applications du produit
Il s'agit d'un écran LCD matrice de points 122x32 avec une haute qualité d'image, grand angle de vision.Tous les matériaux sont conformes aux exigences de protection de l'environnement et aux normes RoHS.
Ce module est largement utilisé dans divers instruments, équipement intelligent, équipement de communication, équipement médical, équipement de contrôle industriel, aérospatiale, sécurité, équipement de mobilier, etc.Et la polyvalence et les capacités graphiques de ce module le rendent approprié pour un large éventail d'applications où des graphiques personnalisés et des interfaces utilisateur sont nécessaires.
Notre service
Le meilleurContrôle de la qualité: chaque écran LCD est testé avec des instruments spéciaux ou des cartes principales avant la livraison pour assurer son fonctionnement.
*Modification de l' emballage:Emballés dans des sacs antistatiques avec boîte en mousse pour assurer la sécurité dans le transport.
*Multiple mode de paiement:T/T, Western Union, L/C, Paypal. Vous pouvez nous envoyer votre numéro de téléphone.
*Méthodes de transport fiables:Livraison rapide par UPS, EMS, DHL, TNT ou par avion.
* Service personnalisé professionnel: une équipe professionnelle fournit un service OEM et ODM.
* Prix compétitif: vous donne un prix d'usine direct.
* Meilleur service après-vente: garantie longue d'un an.
