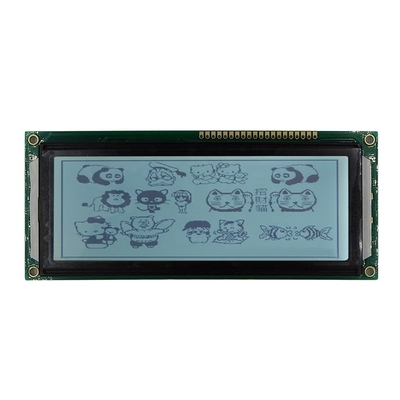

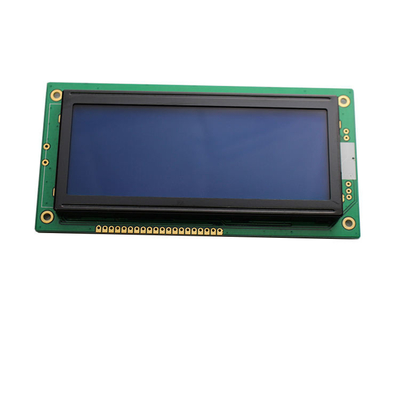

Module d'affichage LCD graphique positif monochrome transflectif FSTN
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Royal Display |
| Certification: | SGS ROHS |
| Numéro de modèle: | Les données sont fournies par les autorités compétentes de l'Union européenne. |
Conditions de paiement et expédition:
| Quantité de commande min: | 500 |
|---|---|
| Prix: | négociable |
| Détails d'emballage: | Ba en plastique de Tray+Anti-Static Foam+Paper Card+Vacuum |
| Délai de livraison: | 15~20 jours |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 300K/Month |
|
Détail Infomation |
|||
| Point: | points 192x64 | Type d'écran: | FSTN, Transflectif/Positif, 1/64duty, 1/10bias |
|---|---|---|---|
| Taille du contour: | 134.2 ((L) X62.5 ((W) X6.0 ((T) mm | Vue de la zone: | 128.0X48.3 mm |
| Zone d'affichage: | 121.87X40.59 mm | Taille des points: | 0.585X0.585 mm |
| Mettre en évidence: | Module d'affichage graphique LCD 192X64 points,Module d'affichage LCD graphique positif |
||
Description de produit
Description du produit
Un écran LCD graphique (Liquid Crystal Display) est un type d'écran qui peut afficher du contenu graphique et des motifs personnalisés.Le type le plus courant est un module d'écran LCD graphique à matrice de pointsL'écran LCD à matrice de points est composé de nombreux points d'affichage, chacun avec un nombre différent de points.L'écran LCD à matrice de points 192x64 a un nombre horizontal de 192 points et un nombre vertical de 64 pointsEn manipulant ces points, nous exprimons les graphiques ou le texte que nous voulons présenter dans notre champ de vision.
La feuille de données du module d'affichage graphique LCD 160x80 points
| Titre | Les spécifications |
| Type d'écran | 192 × 64 points |
| Type de écran LCD | FSTN, Transflectif/Positif, 1/64Duty, 1/10Bias |
| Taille du contour | 134.2(L) × 62,5 ((W) × 6,0 ((T) mm |
| Vue de la zone | 128.0×48,3 mm |
| Direction de la vue | À 12 heures. |
| Zone d'affichage | 1210,87 × 40,59 mm |
| Taille des points | 0.585 × 0,585 mm |
| La hauteur des points | 00,635 × 0,635 mm |
| Contrôleur et pilote | Le montant de l'aide doit être calculé en fonction de l'expérience acquise. |
| Mode d'interface | 6800, 8080; SPI 4 fils, 3 fils |
| Le type de véhicule doit être identifié. | 3.3 V et 15.0 V |
| Couleur du rétroéclairage | Blanc, 5V, 150mA |
| Large gamme de températures de fonctionnement | - 30 à 70 |
| Large gamme de température de stockage | - 30 à 80 |
Caractéristiques
1. Structure solide: le rétroéclairage du module LCD a une paroi de support, soudé FPC (socket FPC optionnel)
2. IC a des fonctions puissantes et une bonne stabilité
3Faible consommation d'énergie de l'écran
4. Interface simple et commande pratique
5Température de fonctionnement: -20°C -70°C
6Température de stockage: -30°C -80°C
Applications
Les écrans LCD graphiques à matrice de points 192x64 sont largement utilisés dans divers appareils électroniques, tels que les multimètres numériques, les instruments de mesure portables, les consoles de jeux électroniques, les mini-TV, etc.Ils peuvent afficher des graphiques simplesL'écran LCD graphique à matrice de points 192x64 peut être utilisé dans divers instruments et compteurs, tels que les instruments de laboratoire,équipement de mesureIls peuvent également afficher des résultats de mesure, des graphiques de courbes, des informations d'alarme, etc., offrant des fonctions d'affichage et de surveillance intuitives des données.Ils sont plus adaptés à l'affichage d'informations de base telles que des graphiques simples, le texte et les symboles, et peut fournir des capacités d'affichage suffisantes dans certains scénarios.
Soutien et services
* Meilleur contrôle de la qualité: chaque écran LCD est testé avec des instruments spéciaux ou des cartes principales avant la livraison pour assurer son fonctionnement.
*Multiple modes de paiement: T/T, Western Union, L/C, PayPal.
*Méthodes d'expédition fiables: livraison rapide par UPS, EMS, DHL, TNT ou par avion.
*Réponse rapide: Nos ventes répondront plus rapidement dans les 24 heures.
* Service personnalisé professionnel: une équipe professionnelle fournit un service OEM et ODM.
* Prix compétitif: vous donne un prix d'usine direct.
* Meilleur service après-vente: garantie longue d'un an.
Questions fréquentes
Q: Le produit est-il en stock?
R: Certains produits sont en stock, la production en petits lots dure 1 à 2 semaines, la production en série dure 3 à 4 semaines.
Q: Combien de temps dure la garantie et le service du produit?
R: Le produit est valable 1 an et est un service de support technique à vie.
Q: Pouvez-vous personnaliser le produit? Comment puis-je obtenir les échantillons?
R: Nous pouvons personnaliser selon les besoins, et la quantité a une exigence de quantité minimale de commande.
Envoyer une demande → Offrir un devis →Confirmer un devis et payer les frais d'outillage → Fournir un dessin → Confirmer un dessin → fabriquer des outils et des échantillons → Les échantillons sont finis → Livraison par fret ou par voie maritime.
Q: Le module LCD peut-il être exporté directement?
R: Les produits sont certifiés, ils peuvent être exportés.
Q: Comment gérez-vous la qualité des produits?
R: Les produits sont cuits, vieillissants, mesurés électriquement et soumis à d'autres essais.
