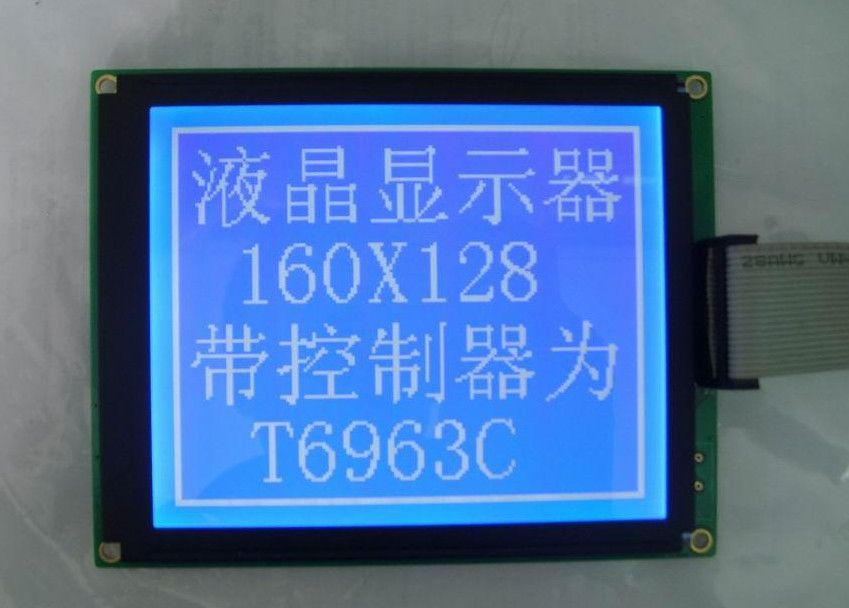

Le module LCD graphique 160*128 remplace à 100% WG160128B par le contrôleur T6963C

Remplacer à 100% le module LCD graphique WG160128B 160*128 par le contrôleur T6963C

Détail rapide du module LCD graphique 160*128

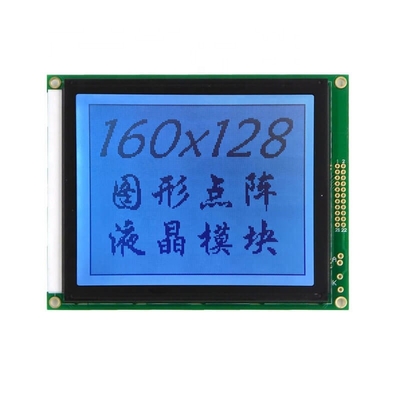

RYP160128A est un module d'affichage à matrice de points LCD graphique monochrome 160x128 qui a une dimension de module de 129x102 mm et une taille AA de 95,96x75,76 mm.CetteRYP160128Ale modèle est intégré avec le contrôleur RA6963 ;il communique via une interface parallèle 8080 8 bits ;Alimentation 5V ou tension négative 3.3V en option.Ce module d'affichage lcd 160x128 est disponible en mode graphique ou en mode générateur de caractères (police de caractères) en option.Il peut fonctionner à des températures de -20℃ à +70℃ ;ses températures de stockage vont de -30℃ à +80℃.

Spécification de l'écran LCD monochrome 160*128

Dessin de contour du module LCD à matrice de points 160 * 128

Caractéristiques du module LCD monochrome 160*128

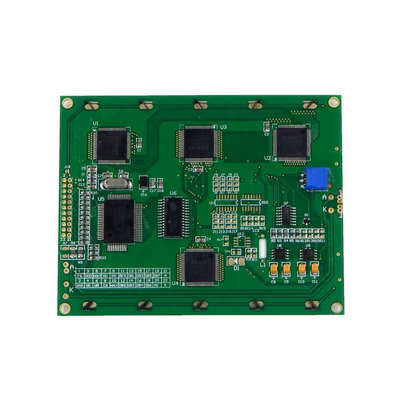

RYP160128A est un écran LCD graphique 160x128, la dimension du module 129×102 mm.RYP160128Autilise IC RA6963 prenant en charge l'interface 8080.Le module dispose d'un PCB avec des trous de vis et un circuit périphérique pour un montage et une utilisation faciles.La tension du pilote est de 5V, il y a une tension négative intégrée.La méthode de conduite est de 1/128.La broche deRYP160128ALe module graphique LCD 160x128 provient d'un en-tête de broche d'un pas de 2,54 mm (veuillez noter que le package standard n'inclut pas l'en-tête de broche).Vous avez le choix entre 2 options d'angle de vue, l'une à 12 heures et l'autre à 6 heures.Nous offrons une variété de combinaisons de rétroéclairage LED et de mode LCD.Veuillez nous contacter pour votre demande.

FAQ sur le module LCD graphique

Q : Les produits sont en stock ?Combien de temps pouvez-vous livrer ?
A: Notre inventaire est principalement composé de matières semi-finies et de matières premières et d'une petite quantité de produits finis.La livraison de petits lots prend 2 à 3 semaines et la livraison de gros lots prend 3 à 4 semaines.

Q : Quelle est la durée de la garantie et du service du produit ?
A: Les dommages causés par le produit lors d'une utilisation normale, pendant la période de garantie, notre société est libre de réparer, la période de garantie ou les dommages causés par une mauvaise utilisation ne sont pas dans le cadre de la maintenance gratuite.Tant que ce sont nos produits, nous pouvons fournir des services de support technique.

Q : L'écran LCD peut être exporté directement ?quelle certification pourrait fournir?
A: Les produits à cristaux liquides sont conformes à la norme RoHS, peuvent être directement exportés. Produits par certification RoHS, CE, SGS.

Q : Quel type d'emballage ?Le processus de transport ne sera pas endommagé?
R: Nos produits sont divisés en trois catégories, les écrans de petite taille utilisent des emballages en mousse, les emballages d'isolation de carte de couteau de petite et moyenne taille, les écrans de grande taille sont utilisés dans les emballages de boîtes d'avion, tous les emballages sont protégés par une boîte extérieure et un cerclage pour assurer la sécurité de transport de matériel.

Q : Pouvez-vous fournir des dessins de produits et des rapports de test ?
A: Selon les besoins des clients, notre société peut fournir des informations sur les produits et des rapports de test.

Q : La spécification du produit est en chinois ou en anglais ?
R : Il existe deux versions des spécifications du produit : en chinois et en anglais.
