Taille: | 0,28" ~4" | Couleur de puce de tube: | polychrome |
---|---|---|---|
Fonction d'affichage: | Graphiques | Pixels: | 10mm |
Polarité: | Anode commune/cathode commune | Couleur extérieure: | Couleur noire ou grise |
Chiffres: | 1 à 6 | Couleur: | rouge, vert, bleu, jaune, orange… |
Surligner: | Affichage à LED de segment de ROHS 7,affichage à LED commun de segment de la cathode 7,affichage de segment commun de l'anode 7 d'indicateur |

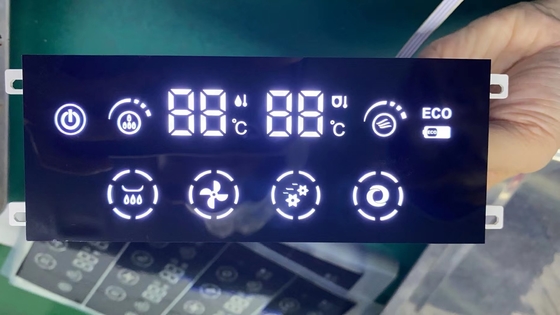

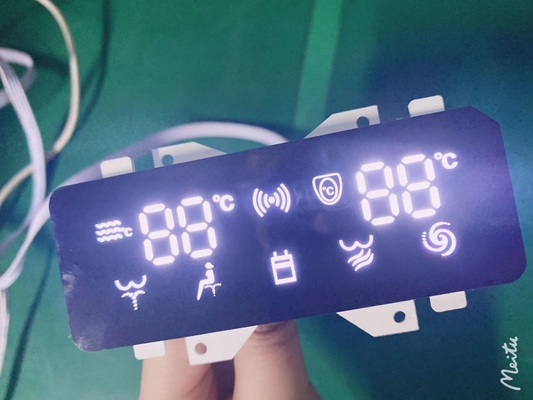

Cathode commune blanche ultra mince adaptée aux besoins du client d'affichage à LED de 7 segments pour la température/indicateur de minuterie
Il y a deux types différents de conduire des affichages de sept-segment : - le type commun d'anode et le type commun de cathode. Dans le type commun d'anode tout les anodes sur l'affichage sont attachées à une goupille commune, typiquement la source d'énergie, et les LED sont commandées par l'intermédiaire des cathodes avec l'être sur et la puissance au sol étant éteinte.
Paramètre | Symbole | Condition | Minute | Type | Maximum | Unité |
Tension en avant | Vf | If=20mA | 2,8 | 3,3 | V | |
Tension inverse | Vr | Ir=10uA | 30 | V | ||
Intensty lumineux | Iv | If=20mA | 30 | mcd | ||
Spectre avec de demi-valeur | △λ | If=20mA | 30 | nanomètre | ||
Longueur d'onde | Dλ | If=20mA | 473 |
Paramètre | Symbole | Estimations | Unité |
Courant en avant (par matrices) | IPM | 20 | mA |
Tension inverse (par matrices) | Vr | 5 | V |
Dissipation de puissance (par matrices) | P.M. | 80 | mW |
Chaîne de température de fonctionnement | Topr | -40~+120 | ºC |
Température ambiante de température de stockage | Tstg | -40~+120 | ºC |
La température de soudure (sec 3) | Th | 260 | ºC |
AVANTAGE D'AFFICHAGE À LED DE 7 SEGMENTS
Des affichages d'un segment du chiffre sept sont employés dans les beaucoup système inclus et applications industrielles où la gamme des sorties montrer est connue à l'avance. Le 1 affichage de segment de base du chiffre sept peut montrer des nombres de 0-9 et quelques caractères. 7 affichages de segment sont de différents types ; particulièrement ils diffèrent dans le nombre de chiffres/caractère qu'il peut montrer. Fondamentalement un affichage de segment 7 est une unité simple, qui peut montrer seulement 1 chiffre ou 1 caractère. Plus de chiffres sont montrés en multiplexant des affichages de segment de l'unité simple 7 ensemble pour former l'affichage de segment d'affichage de 2 chiffres, d'affichage de 3 chiffres ou 4 de chiffre 7. Son facile tranquille de connecter l'affichage d'Arduino et de segment 7 ensemble ! Lets commencent le cours.
Un affichage de segment 7 a beaucoup de limitations, particulièrement de l'ordre des caractères qu'il peut montrer. Il y a des affichages sur le marché qui sont beaucoup plus avancés que sept affichages de segment et peut montrer presque chaque caractère dans l'alphabet. Par exemple : - 16×2 un affichage à cristaux liquides – qui peut montrer presque tous les caractères d'ASCII. Vous pourriez penser pourquoi l'affichage de segment 7 existent toujours sur le marché. Bien, 7 affichages de segment sont l'option la meilleur marché quand il s'agit de dispositifs d'affichage disponibles sur le marché. Une unité de visualisation simple de segment de chiffre/caractère 7 est disponible à la 1/10th du coût d'un module de l'affichage à cristaux liquides 16×2.
Chacune de la LED dans l'affichage est donnée un segment de position avec une de ses goupilles de connexion a mené à partir du paquet en plastique rectangulaire. Ces goupilles de LED sont marquées de « a » à « g » représentant chaque LED individuelle. Les autres goupilles de LED sont reliées formant ensemble une goupille commune. Ainsi en polarisant en aval les goupilles appropriées des segments de LED dans un ordre particulier, quelques segments éclaireront et d'autres restent faibles, de ce fait montrant le caractère correspondant sur l'affichage.
La goupille commune de l'affichage indique généralement son type. Il y a deux types de connexion de goupille : une goupille des cathodes reliées et une d'anodes reliées, indiquant la cathode commune (cc) et l'anode commune (CA). Pendant que le nom suggère, un affichage de cc a toutes les cathodes des 7 LED reliées quand un affichage de CA a toutes les anodes des 7 segments reliés.
