t Customizable LED Backlight Multicolor LED Blacklight Different Size/Types Available LCD Backligh
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Royal Display |
| Certification: | SGS ROHS |
| Numéro de modèle: | RYB030PW06-A1 |
Conditions de paiement et expédition:
| Quantité de commande min: | négociable |
|---|---|
| Prix: | négociable |
| Détails d'emballage: | Cartons, Capboard, EPE, plateau de boursouflure |
| Délai de livraison: | 25~28 jours ouvrables |
| Conditions de paiement: | Western Union, MoneyGram, T/T, L/C, D/A, D/P |
| Capacité d'approvisionnement: | 500k/Month |
|
Détail Infomation |
|||
| Blacklight: | Rouge vert/bleu blancs | Couleur: | Muti-couleur |
|---|---|---|---|
| Lancement de pixel: | Adapté aux besoins du client | Certificat: | PORTÉE de RoHS |
| Mettre en évidence: | Rétroviseur à LED multicolore,rétroéclairage LCD,Lumière arrière LED personnalisable |
||
Description de produit

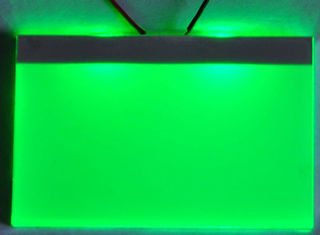

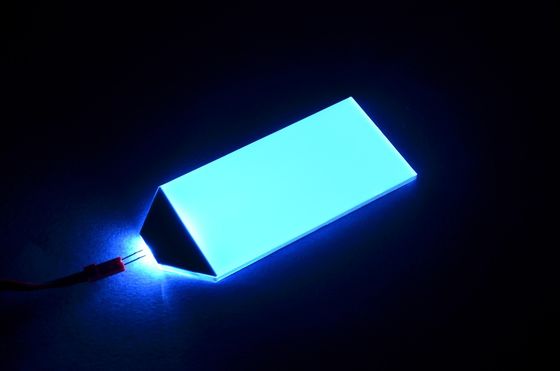

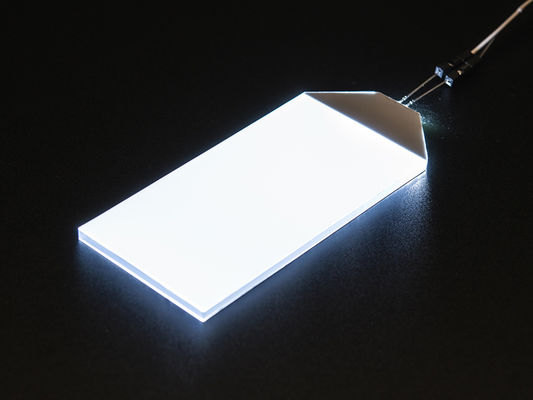

Contre-jour de usinage de SMD LED avec un moule fait sur commande
Le contre-jour de LED est employé pour allumer l'affichage à cristaux liquides, de sorte que des graphiques d'affichage à cristaux liquides puissent être vus clairement sur l'environnement foncé ou la nuit.
Habituellement, le contre-jour de LED que nous avons dit était contre-jour DIRIGÉ PAR le côté. Le contre-jour DIRIGÉ PAR le côté peut être séparé dans deux types : Contre-jour de SMD LED et contre-jour de l'IMMERSION LED (sonde directe d'insertion).
Les couleurs de contre-jour de LED ont juste blanc, bleu, vert, rouge, orange, ambre, jaune et ainsi de suite. Toutes les couleurs sont confirmées par des couleurs de LED. Vous ne pouvez pas spécifier une couleur spéciale ou nous envoyer la couleur de Pantone, (peut-être il n'y a non ce genre de LED)
Si l'affichage à cristaux liquides a besoin des genres de couleurs, alors vous pouvez employer le contre-jour de RVB LED. Mais la couleur de RVB LED n'est pas très pure.
Lancement 2.54mm de Pin ; Diamètre 0.4mm de Pin.
Des goupilles devraient être insérées dans des trous de carte PCB que l'american national standard les soudent.
Les moyens LED de contre-jour de SMD LED sont collés sur le PCB.So qu'il est nécessaire de faire le moule de carte PCB
1) Taille de contre-jour de LED : La taille de contre-jour de LED sera décidée par taille d'affichage à cristaux liquides. Habituellement, le contre-jour de LED devrait être plus long que l'affichage à cristaux liquides, parce que le contre-jour de LED a besoin d'un secteur 5-6mm couvrant à couvrir la LED.
2)Couleur de contre-jour de LED :
Les couleurs de contre-jour de LED ont juste blanc, bleu, vert, rouge, orange, ambre, jaune et ainsi de suite. Toutes les couleurs sont confirmées par des couleurs de LED. Vous ne pouvez pas spécifier une couleur spéciale ou nous envoyer la couleur de Pantone, puis ne nous demandez pas de la suivre. (Peut-être il y a non ce genre de LED)
Si vous avez besoin des genres de couleurs, alors vous pouvez employer le contre-jour de RVB LED. Mais la couleur de RVB LED n'est pas très pure.
3)Connecteur :
Connexion de fils : fils de soudure sur la carte PCB
Connexion de Pin de carte PCB : La goupille de carte PCB devrait être insérée dans la carte PCB et la souder.
4)Nombres de LED :
Si la taille de contre-jour de LED est très grande, peut-être il est nécessaire d'employer 2 LED, 3 LED, 4,5 .........
Si le contre-jour de LED est trop long, nous devrions installer la LED aux les deux côté de contre-jour.
5)Tension de LED :
LED blanche, LED bleue, LED verte est 3.0-3.2V
LED rouge, LED orange, LED vert jaunâtre etc. sont 1.9-2.0V
