Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de produit: | Module LCD 16x2 caractères | Modèle NON.: | RYP1602A-8 |
---|---|---|---|
Matrice de points / Résolution: | 5 × 8 points incluent le curseur | Caractères × Lignes: | 16 caractères × 2 lignes |
Dimensions du module: | 80,0 × 36,0 × 13,5 (MAX) | Zone de visualisation: | 66,0 × 16,0 |
IC: | ST7066 ou équivalent, option RW1063 | Interface: | 6800, option SPI/I2C (RW1063 IC) |
Alimentation d'énergie: | 5V (également disponible pour 3V) Tension négative en option pour alimentation 3V | Devoir: | Cycle de service 1/16 |
Type: | Affichage LCD des caractères | Caractéristique: | La LED peut être pilotée par PIN1, PIN2, PIN15, PIN16 ou A et K |
Surligner: | Affichage 1602 d'affichage à cristaux liquides de caractère,Module LCD 16x2 caractères,Affichage alphanumérique bleu d'affichage à cristaux liquides de STN |

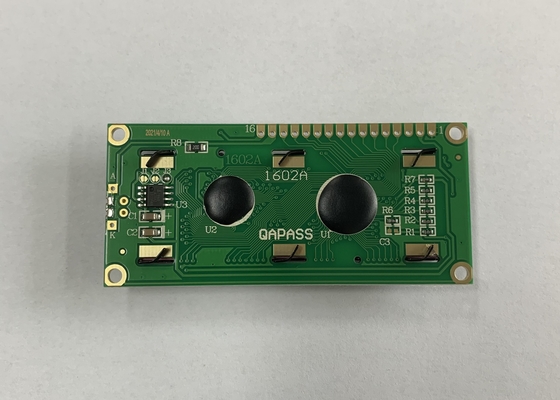

Affichage à cristaux liquides 1602 alphanumérique bleu monochrome de l'affichage STN d'affichage à cristaux liquides de caractère 16X2
Détail rapide du module 1602 d'affichage à cristaux liquides
Le caractère du module 16 d'affichage d'affichage à cristaux liquides de RYP1602A X 2 lignes avec le contre-jour de LED fournit de diverses combinaisons de couleurs pour le contre-jour, par exemple, vert jaunâtre, bleu, blanc, ambre, rouge. Ce module d'affichage à cristaux liquides sans contre-jour est également disponible.
L'alimentation d'énergie de défaut est 5V (3V est facultatif). La tension négative est une option disponible pour le module 3V. La différence entre RC1602B et RC1602B1 est la position des goupilles. Les goupilles de RC1602B est au dessus ; Les goupilles de RC1602B1 est au fond. La LED peut être conduite par PIN1, PIN2, PIN15, PIN16 ou A et K.
Spécifications de l'affichage 1602 d'affichage à cristaux liquides de caractère
Article | Description |
Nom de produit | module d'affichage à cristaux liquides de l'ÉPI 16x2 |
Modèle non. | RYP1602A |
Dot Format | 16 x 2 |
Dimension d'ensemble (millimètres) | 80,0 x 36.0MAX |
Assem. Taille (millimètres) | 75,0 x 31,0 |
Secteur de visionnement (millimètres) | 64,6 x 16,0 |
Taille de caractère (millimètres) | 2,95 x 5,55 |
Angle de visualisation | 6 heures |
Type d'affichage à cristaux liquides | STN-YG |
Contre-jour | Vert jaune |
Conducteur IC | AIP31066 |
Alimentation d'énergie | 3.3V ou 5V |
Interface | Parallèle |
Temp de opération | -20º C~70º C |
Temp de stockage | -30º C~80º C |
Dessin de découpe d'affichage monochrome de l'affichage à cristaux liquides 16x2
Caractéristiques d'affichage d'affichage à cristaux liquides de caractère/d'affichage à cristaux liquides alphanumérique
La résolution d'affichage de caractère standard inclut 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2, 40x2, affichage d'affichage à cristaux liquides du caractère 40x4. Les modules d'affichage à cristaux liquides de caractère sont disponibles dans l'ÉPI et les types de DENT avec différentes interfaces dans 8080, SPI, modules d'affichage de caractère d'I2C.LCD sont dans des affichages d'affichage à cristaux liquides de STN/FSTN/FFSTN avec le contre-jour différent de LED dans la couleur vert jaunâtre, blanche et bleue. Les options de police de module de caractère sont anglaises/japonaises, européennes, orientales - européen, cyrillique européen et scandinave (russe), et hébreu/arabe. Nous offrons des affichages de caractère avec la tension de opérer 5V comme norme et les options 3V ou 3.6V sont également disponibles par demande.
1. Nous sommes fabrication professionnelle de module d'affichage à cristaux liquides en Chine avec les équipements précis et avancés.
2. Le contrôle de haute qualité avec du CE, ROHS a et ainsi de suite approuvé.
3. Plus de 10 ans d'expérience d'industrie et de marchés principaux impliqués partout dans le monde
4. L'équipe consacrée et professionnelle de ventes t'offrira 24 heures en ligne et service immédiat
5. Appui d'OEM et d'ODM, 12 mois de garantie pour tous nos produits
6. Notre mission est d'aider nos clients à réaliser le succès, puis accomplit nos les deux rêves
Service de préventes :
1. Notre équipe conçoivent et font des solutions basées sur des conditions différentes de différents clients.
2. Nous fournissons 24 heures de service, et chaque message que vous citez l'enquête sera répondu d'ici 12 heures.
Services après-vente :
1. Nous fournissons le service à la clientèle par Skype, téléphone ou l'email, vous fournissent visuel ou dessinant pour résoudre des problèmes.
2. Nous fournissons le service à télécommande par l'Internet pour réaliser le service en temps réel, qui courte durée de résoudre des problèmes.
3. Nous avons le client professionnel d'ingénieur pour garder fastly la réponse.
