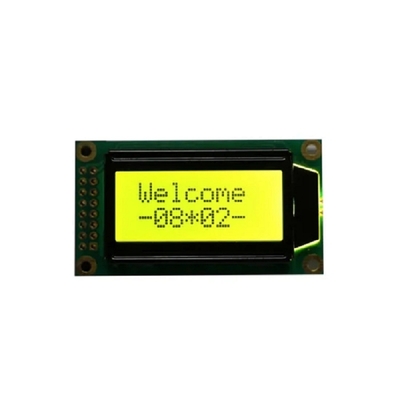

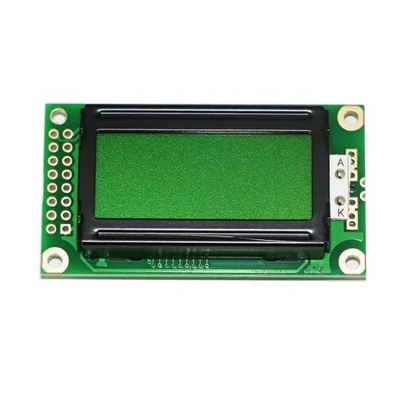

Module d'affichage LCD à caractères alphanumériques STN 8x2 monochrome

Module d'affichage alphanumérique Module d'affichage LCD à caractères monochromes STN 8x2

Détail rapide du module LCD 8x2 caractères
Ce module d'affichage LCD 8x2 est alimenté par une tension 5V ou une tension négative 3V.Le rétroéclairage est facultatif, vous pouvez choisir le module avec ou sans rétroéclairage.Il existe de nombreuses combinaisons de rétroéclairage, par exemple le rétroéclairage jaune-vert, bleu, blanc, ambre, rouge et RVB.Cet écran LCD monochrome 8x2 caractères est doté d'un IC AIP31066 intégré offrant une sélection de polices, notamment anglais/japonais, Europe occidentale, Europe de l'Est, Europe scandinave, cyrillique (russe) et hébreu/arabe, etc. Interface par défaut de RYP0802B-Y L'écran LCD 8x2 est 6800 ;si vous avez besoin d'une interface telle que SPI ou I2C, elles sont également disponibles, mais le CI sera remplacé par RW1063.

Spécification de l'écran LCD monochrome 8x2


Dessin de contour du module d'affichage alphanumérique 0802

Caractéristiques de l'affichage LCD à caractères
Les modules de caractères LCD sont des dispositifs d'affichage simples "caractéristiquement" connus pour leur très faible consommation d'énergie et leur fiabilité à long terme.Ils sont conçus pour afficher des caractères alphanumériques dans des modèles prédéfinis et n'ont pas la flexibilité à laquelle on peut penser lorsqu'on considère un écran LCD comme un moniteur d'ordinateur ou un téléviseur.Dans la plupart des cas, il s'agit de petits écrans n'affichant que 8, 16 ou 32 caractères, utilisés pour les rapports d'état et la communication à petit niveau.
Dans de nombreux modules LCD, il n'y a pas de rétroéclairage, ce qui signifie qu'il fonctionne en mode réfléchissant.Cela signifie que la lumière ambiante est nécessaire pour voir les caractères d'affichage grâce à l'utilisation d'un élément réfléchissant derrière l'ensemble à cristaux liquides.À d'autres égards, il fonctionne comme un écran LCD rétroéclairé, avec une structure cristalline de blocage de la lumière polarisée activée par des tensions appliquées.
Les modules LCD sont couramment utilisés dans les calculatrices et autres appareils électroniques où une certaine communication visuelle est nécessaire pour un fonctionnement raisonnable.Les imprimantes, les micro-ondes, les téléavertisseurs et les montres numériques en sont d'autres exemples.Cette forme d'affichage est également assez courante chez les amateurs d'électronique pour le coût, l'efficacité et la facilité d'utilisation qu'elle offre.

Modules LCD à caractères (LCM) de Royal Display

Royal Display propose une large gamme de modules LCD à caractères standard pour les applications des clients.Nos écrans LCD à caractères sont disponibles dans les formats 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 à 40x4 avec des caractères matriciels 5x8.Les technologies de panneau LCD incluent les types TN, STN, FSTN, FFSTN et également avec les options de mode positif et de mode négatif du polariseur.Il existe différents rétroéclairages LED disponibles dans différentes couleurs, notamment les LED jaune/vert, blanc, rouge, bleu, vert, ambre et RVB, ainsi qu'aucune option de rétroéclairage.

Pour répondre aux exigences des applications client, ces écrans LCD à caractères sont disponibles avec des angles de vision de 6h00, 12h00, 3h00 et 9h00.Affichage Royaloffre diverses options IC de polices de caractères, notamment l'anglais/japonais, l'Europe occidentale, l'Europe orientale, l'Europe scandinave, le cyrillique (russe) et l'hébreu/arabe.Ces modules de caractères LCD et modules LCM peuvent être utilisés sur les applications industrielles et grand public, y compris les équipements de garde d'entrée, les télégrammes, les dispositifs médicaux, l'audio de voiture et domestique, les produits blancs, les machines de jeux, les jouets, etc.
