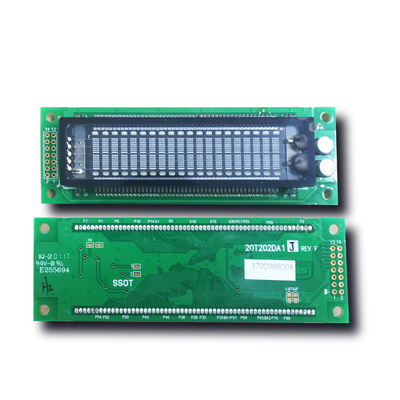

affichage fluorescent FSTN DOT Matrix positif VFD du vide 4X20 pour des véhicules à moteur

module fluorescent d'affichage à cristaux liquides de DOT Matrix VFD d'affichage du vide 4X20 pour automative

SPÉCIFICATIONS D'AFFICHAGE

1. PORTÉE
Ces spécifications appliquent au module de VFD (modèle No : 20S401DA1) construit par SSVD (acuum de Changhaï Samsung V
Dispositifs)

2. CARACTÉRISTIQUES
* parallèle et interface série : taux du baud : 300 | 19 200 bps, parité sélectionnable (non, même, impair)

* nettoyez à l'aspirateur l'affichage fluorescent : Affichage lumineux, de haute qualité et lisible d'individu
* deux genres de CG. ROM Font : ASCII + Japonais et ASCII + européen
* alimentation d'énergie simple de +5VDC : Construit dans le convertisseur de DC/DC
* niveau de l'éclat 4 : 25%, 50%, 75% et 100%
* format de caractère : 5*7 Dot Matrix

CE QUI EST MODULE DE VFD

Un module de VFD incorpore un contrôleur, un conducteur d'anode, un conducteur de grille et un circuit d'alimentation d'énergie pour rendre l'évaluation facile.

Remplissez un grand choix de fonctions de commande d'affichage utilisant une commande simple. Les options d'interface multiples sont disponibles.
Pour adapter à des caractéristiques de client, nous pouvons faire des commandes spéciales pour l'interface et le logiciel.

Introduction

Cette conception de référence montre une solution pour obtenir la tension d'entraînement exigée pour une alimentation d'énergie fluorescente de l'affichage de vide (VFD) dans des applications des véhicules à moteur. La conception inclut le schéma complet, et présente les nomenclatures (BOM), la charge/ligne mesures réglementaires, et les résultats d'essai.

Fondements de VFD

Un affichage fluorescent de vide (VFD) est un type d'affichage utilisé généralement sur l'équipement de la consommateur-électronique tel que les magnétoscopes, les autoradios, et les fours à micro-ondes. À la différence des affichages à cristaux liquides (affichages à cristaux liquides), un VFD émet une lumière très lumineuse avec le contraste clair et peut facilement soutenir les éléments graphiques de diverses couleurs. La technologie est liée au tube cathodique et au tube de nixie. À la différence des affichages à cristaux liquides, cependant, la plupart de VFDs continuent à fonctionner normalement dans les températures inférieures à zéro, les rendant idéales pour les dispositifs extérieurs dans des climats froids.

Le VFD se compose de trois filaments de base de cathode d'électrodes-le, anodes (phosphore), et grille-sous un état sous vide élevé dans une enveloppe en verre. La cathode se compose des fils de tungstène fins, enduits par les oxydes alcalinoterreux qui émettent des électrons. Les grilles sont une maille mince en métal, qui commande et répand des électrons émis de la cathode. Les anodes sont des électrodes conductrices sur lesquelles le phosphore est imprimé pour indiquer des caractères, des icônes, ou des symboles. Des électrons émis de la cathode sont accélérés avec le potentiel positif appliqué à la grille et à l'anode ; sur la collision avec l'anode les électrons excitent le phosphore pour émettre la lumière. Les modèles lumineux désirés peuvent être réalisés en commandant les potentiels positifs ou négatifs sur chaque grille et anode. L'anode et la grille exigent d'une tension C.C-réglée d'éviter le clignotement de l'affichage. Pour conduire grand VFDs, la cathode exige de la commande à C.A. d'empêcher la pente de luminance, c.-à-d., la différence dans l'éclat d'un côté de l'affichage à l'autre. Une plage de fréquence de 20kHz à 200kHz est recommandée pour éviter le bruit audible et le clignotement.
